低压进排气阀

地址：上海市金山区兴塔工业区

咨询电话：021-57362601

图文传真：021-33250343

电子邮箱：hanyuev@126.com

网址：http://www.trust-link.cn

网站首页 > 产品展示 > 排气阀

排气阀

: 更新时间2023-04-17 10:00:36; 产品名称; 型??????? 号K-010、K-012、K-014、K-016; 公称通径DN50~DN300、NPS2~NPS12; 公称压力PN6~PN40、Class150~Class300; 材??????? 质; 密封形式; 驱动方式

产品详情

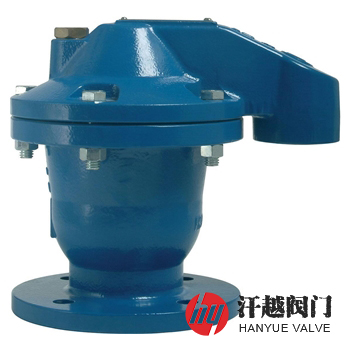

低压进排气阀产品概述

低压进排气阀既可在空管充水时排放管道内的空气，又能在管道排空或出现负压时，如水柱分离工况下将自动开启，向管内进气以消除真空。该阀低压进排气组件的大进排气口保证了空气以较高的流量排出或吸入，其高速排放的气流，甚至混合水雾的高速气流也不会使排气口提前封闭而导致气密封，排气口仅在空气彻底排放后才会封闭。它在任何时候，只要系统内压低于大气压，例如发生水柱分离现象时，空气阀就会立即打开向系统内进气，防止系统内产生真空，同时，在系统排空时及时进气可加快排空速度。本产品排气过程平稳，可防止出现压力波动或其他破坏性现象。

低压进排气阀根据空气动力学原理设计的结构可防止发生气密封现象(即系统内的空气尚未完全排放时，浮球被高速气流吹起，封闭排气口)，其特别设计的排气密封结构，密封口由青铜座圈和柔性三元乙丙橡胶结合而成，可长期免维护运行。本产品体积小，重量轻，结构简单，可靠性高，它的排气口可外接排气管，具有运行平稳，避免引发水锤等特点。

低压进排气阀部件材料

序号	部件名称	材料名称
1	阀体	QT450	WCB	CF8	CF8M	CF3M
2	浮球	304	304	304	316	316L
3	密封圈	EPDM	EPDM	EPDM	EPDM	EPDM
4	O 形圈	NBR	NBR	NBR	NBR	NBR
5	阀盖	QT450	WCB	CF8	CF8M	CF3M
6	螺柱	304	304	304	316	316
7	螺母	304	304	304	316	316

低压进排气阀技术规范

公称压力PN(MPa)	0.6	1.0	1.6	2.5	2.0
壳体强度试验压力(MPa)	0.9	1.5	2.4	3.75	3.0
高压水密封试验压力(MPa)	0.66	1.1	1.76	2.75	2.2
低压水密封试验压力(MPa)	0.02	0.02	0.02	0.02	0.02
法兰标准	GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
检验试验	GB/T 13927-2008、API 598-2016
适用介质	清水、原水或物理化学性质类似于水的其他液体
工作温度	0℃ ~ 80℃

低压进排气阀外型尺寸

公称压力 Class	公称尺寸 NPS	尺寸mm
公称压力 Class	公称尺寸 NPS	L	L1	H	D	D1	D2	b-f	Z-?d
150(PN20)	2	185	—	240	150	120.7	92	14.3-2	4-19
	2 ?	290	188	253	180	139.7	105	15.9-2	4-19
	3	290	188	253	190	152.4	127	17.5-2	4-19
	4	340	220	286	230	190.5	157	22.3-2	8-19
表中只列出了部分ASME B16.5标准Class150法兰连接外形尺寸。如需其他规格尺寸，请咨询汗越阀门技术部！

低压进排气阀结构图

低压高速进排气阀

如果你需订购我厂排气阀产品，咨询时烦请告知公称通径、公称压力、法兰标准和密封面形式、阀体及阀内件材料等，以上结构图及产品图为DN150-250样式，DN80-100及DN50-65与此图略有不同，如需详情，请咨询客服。
