新型膜片式可调式减压阀设置在某水库至水厂之间的单向供水管路上，采用两级串联逐级分段减压的方式。第一级设置在距水库5km处，第二级设置在距水库11.7 km处。可调式减压稳压阀为水平方式安装，在第一级后和第二级前分别设置一台手动蝶阀，用于检修时使用，在第一级后还设置了一台DN400的排气阀，用于防止减压阀故障可能引起的超压。可调式减压阀工作时，前后蝶阀均处于开启状态，特殊情况下才关闭，这样可减少蝶阀的开关动作次数，使其寿命得到提高。膜片式可调式减压阀安装调试后，仅仅依靠水压自身的作用就可以实现压力反馈，自动跟踪出口压力的变化，使其恒定在调定的压力上(见图1)。

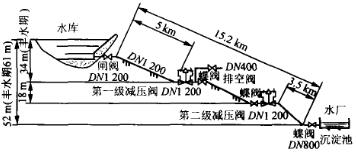

图1  采用膜片式可调式减压阀后工况示意图
