该试验项目是针对比例式减压阀的一个试验项目，主要是测试其减压效果及性能。
一、比例式减压阀系统及仪表装置

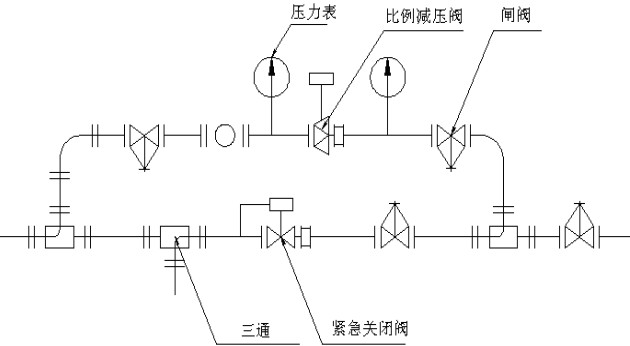

根据现场情况考虑，将比例式减压阀试验系统如图一所示位置：

图一 比例式减压阀动作性能试验系统图

二、比例式减压阀试验方法及程序
通过重复多次测试阀前后的压力，可以得出减压比，看是否与设计相符。

(1)紧急关闭阀前的闸阀处于关闭状态，不允许流体流过。比例式减压阀支路处于主回路；
(2)开启泵机组，减压阀关闭；
(3)开启减压阀后的闸阀，将进口压力调至最高工作压力，缓慢调节减压阀的调节螺钉(或手轮)，使出口压力在该压力级弹簧的最大与最小之间连续变化；

(4)反复两次，每调一档时，必须使出口压力表指针回零，否则重新调整闸阀开度，记录观察情况；

(5)给定最高进口压力，调进口压力分别为该弹簧压力级内最高、最低压力；保持该工况最大流量，然后改变减压阀前闸阀的开度，使进口压力在80%~ 105%最高工作压力范围内变化，记录此时出口压力值；
(6)完成试验，停泵。

三、比例式减压阀试验数据处理方法
比例式减压阀试验结果的处理方法可按照表1得出：

表1 性能试验结果表
